BGP ORIGIN

Origin属性とは

BGPのOrigin属性は、BGP（Border Gateway Protocol）における**ウェルノウン マンダトリ（Well-known Mandatory）**属性で、**ルートがどのように生成されたか（出所）**を示す属性です。ルートがどのプロトコルを経由して学習されたかを表し、BGPのルート選択プロセスにおいて、他の属性とともにルート選択に影響を与えます。

Origin属性のタイプ

BGPのOriginには3つのタイプがあり、それぞれルートの起源を示しています。これらのタイプはBGPルート選択アルゴリズムにおいて比較され、優先順位が決まります。

1. IGP（i）:
   • 意味: ルートが内部ゲートウェイプロトコル（IGP）から直接生成されたことを示します。例えば、BGPでnetworkコマンドを使用してルートが広告された場合、OriginはIGPになります。
   • 優先度: 最も高い優先度を持ち、他のOriginタイプよりも優先されます。
2. EGP（e）:
   • 意味: ルートが古いExterior Gateway Protocol（EGP）によって生成されたことを示します。EGPは、BGPの前身となるルーティングプロトコルですが、現在ではほとんど使用されていません。
   • 優先度: EGPは、IGPよりも優先度が低いが、Incompleteよりも高い優先度を持ちます。
3. Incomplete（?）:
   • 意味: ルートがどのプロトコルから生成されたかが不明、または他のプロトコル（静的ルートやルートリディストリビューションなど）によってBGPに持ち込まれたことを示します。redistributeコマンドを使用してルートがBGPに持ち込まれた場合、OriginはIncompleteになります。
   • 優先度: 最も低い優先度を持ち、他のルートと比較される際には最後に選択されます。

BGP Originの設定

ルートマップを使ったOriginの設定

ルートマップを使用して、特定の条件に一致するルートに対してOriginを設定することができます。
Router(config)#route-map route-map-name permit number
Router(config-route-map)#match ip address {access-list-number | access-list-name | prefix-list prefix-list-name }
Router(config-route-map)#set origin [egp as-number | igp | incomplete ]

設定例

Router2で3.3.3.3/32のルート情報のORIGIN属性をIGPからEGPに変更します。

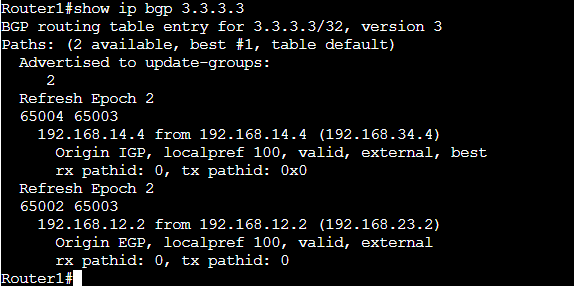

Router2経由の通信のORIGIN属性がEGPに変更され、Router4経由の通信が優先されるようになりました。
