集約経路によるリークマップとは
EIGRPの集約経路によるリークマップ（Leak Map）は、サマリールートを設定する際に、特定の詳細ルート（サマリールートに含まれるプレフィックス）を明示的にサマリールートから除外してアドバタイズするための機能です。これにより、通常サマリールートによって隠されてしまう詳細なルートを、必要に応じて他のルータにアドバタイズすることが可能になります。
リークマップの主な用途
- 特定のルートの優先度を維持:
- ネットワークの一部でサマリールートを使用しつつ、特定のルートを詳細にアドバタイズすることで、そのルートを他のルートよりも優先的に使用させたい場合に役立ちます。
- 特定のプレフィックスに対するルート最適化:
- サマリールートの範囲内の特定のプレフィックスに対して、トラフィックの流れを最適化する必要がある場合に、詳細ルートを明示的にアドバタイズします。
集約経路によるリークマップの設定
「summary-address addressw leak-map」を使用して経路集略によるリークマップの設定をします。
R1
hostname R1
int gi0/0
ip address 172.17.12.1 255.255.255.0
no shut
int gi0/1
ip address 172.16.41.1 255.255.255.0
no shut
int gi0/2
ip address 172.16.51.1 255.255.255.0
no shut
int lo1
ip address 1.1.1.1 255.255.255.255
hostname R1
int gi0/0
ip address 172.17.12.1 255.255.255.0
no shut
int gi0/1
ip address 172.16.41.1 255.255.255.0
no shut
int gi0/2
ip address 172.16.51.1 255.255.255.0
no shut
int lo1
ip address 1.1.1.1 255.255.255.255
router eigrp TEST
address-family ipv4 unicast autonomous-system 123
network 172.17.12.0 0.0.0.255
network 172.16.41.0 0.0.0.255
network 172.16.51.0 0.0.0.255
network 1.1.1.1
topology base
auto-summary
R2
hostname R2
int gi0/1
ip address 172.17.12.2 255.255.255.0
no shut
int gi0/0
ip address 172.17.23.2 255.255.255.0
no shut
int lo2
ip address 2.2.2.2 255.255.255.255
router eigrp TEST
address-family ipv4 unicast autonomous-system 123
network 172.17.12.0 0.0.0.255
network 172.17.23.0 0.0.0.255
network 2.2.2.2
R3
hostname R3
int gi0/1
ip address 172.17.23.3 255.255.255.0
no shut
int lo3
ip address 3.3.3.3 255.255.255.255
router eigrp TEST
address-family ipv4 unicast autonomous-system 123
network 172.17.23.0 0.0.0.255
network 3.3.3.3
R4
hostname R4
int gi0/0
ip address 172.16.41.4 255.255.255.0
no shut
int lo4
ip address 4.4.4.4 255.255.255.255
router eigrp TEST
address-family ipv4 unicast autonomous-system 123
network 172.16.41.0 0.0.0.255
network 4.4.4.4
R5
hostname R5
int gi0/0
ip address 172.16.51.5 255.255.255.0
no shut
int lo5
ip address 5.5.5.5 255.255.255.255
router eigrp TEST
address-family ipv4 unicast autonomous-system 123
network 172.16.51.0 0.0.0.255
network 5.5.5.5
現在172.16.41.0/24と172.16.51.0/24のルート情報が172.16.0.0/16にルート集約されて、R2では集約されたルートのみが表示されています。
1.リークするプレフィックスを指定
ルートマップで使用するアクセスリストを定義し、サマリールートから除外してアドバタイズしたいプレフィックスを指定します。
R1(config)#access-list 10 permit 172.16.41.0 0.0.0.255
R1(config)#route-map LEAK permit 10
R1(config-route-map)#match ip address 10
2.リークマップの適用
サマリールートを設定し、リークマップを適用します。
R1(config)#router eigrp TEST
R1(config-router)#address-family ipv4 unicast autonomous-system 123
R1(config-router-af)#af-interface gigabitEthernet 0/0
R1(config-router-af-interface)#summary-address 172.16.0.0/16 leak-map LEAK
3.設定確認

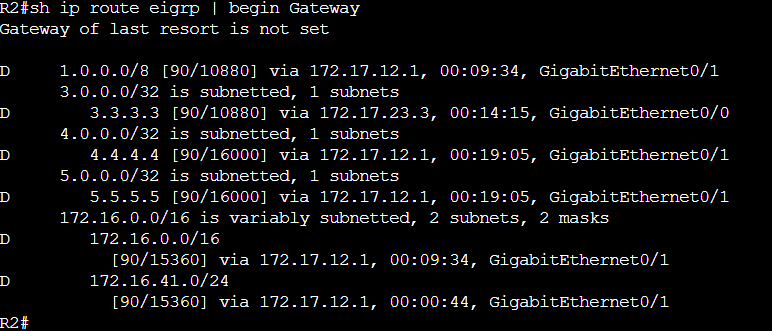

R2のルーティングテーブルを確認すると、172.16.0.0/16の集約ルートに加えて、172.16.41.0/24のルート情報もアドバタイズされていることが確認できます。
