EIGRP リーク マップによる EIGRP スタブ

リークマップによるスタブとは

EIGRPのスタブルーティング機能とリークマップの組み合わせにより、スタブルータが特定の詳細ルートを選択的にアドバタイズできるようにする機能です。

EIGRP スタブとは

EIGRPのスタブルーティングは、エッジルータやリモートサイトのルータが、EIGRPのクエリの伝搬を制限し、特定のルート情報のみをアドバタイズする機能です。スタブに設定されたルータは、特定のタイプのルート（例：直接接続されたルートやサマリールート）のみをアドバタイズし、他のルート情報はアドバタイズしません。

リークマップによるスタブの概要

通常のEIGRPスタブ設定では、スタブルータがアドバタイズするルートの種類は制限されており、詳細なルート情報はアドバタイズされません。しかし、特定のネットワーク設計や運用上の要件において、スタブルータであっても特定の詳細ルートをアドバタイズする必要がある場合があります。そこで、リークマップを使用すると、スタブルータが通常のスタブ設定の制約を超えて、指定した詳細ルートをアドバタイズできるようになります。

リークマップによるスタブの設定

基本構文

スタブルータでリークマップを設定するには以下のConfigを使用します。
Router(config-router-af)#eigrp stub [leak-map name ]

設定例

現状設定の確認

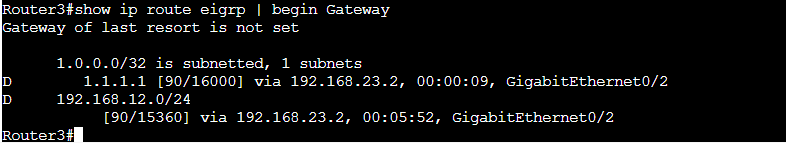

現在のRouter3のEIGRPのルーティングテーブルは以下のようになっています。

通常のスタブルータの設定

Router2をスタブルータとして動作させます。オプションをつけていないので、connectedルートとsummaryルートだけ受信するように設定しています。

スタブルータの設定後の確認

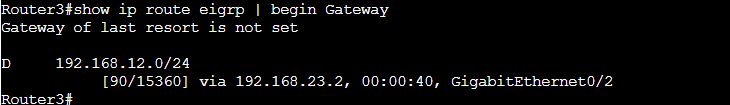

Router3ではRouter2からconnectedルートとsummaryルートだけ受信するようになったのでRouter1のLo1:1.1.1.1までの経路は受信しなくなりました。

リークマップの設定

アドバタイズしたいルートを定義します。

スタブルータとして設定し、リークマップを適用します。

リークマップ設定後の確認

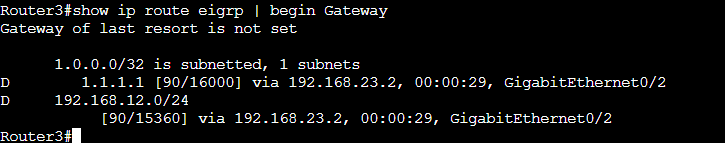

Router3でルーティングテーブルを確認すると、Router1のLo1:1.1.1.1までの経路情報を受信することが出来ていることを確認できます。
