IPv4 エニーキャスト RP（MSDP）の設定
基本構文
1.IPマルチキャストルーティングの有効化
ルータでIPマルチキャストルーティングを有効にします。
Router(config)# ip multicast-routing
2.各インターフェースでPIMスパースモードを有効化
マルチキャストルーティングに参加するインターフェースでPIMスパースモードを有効にします。
Router(config)# interface interface-id
Router(config-if)# ip pim sparse-mode
3.エニーキャストRPのIPアドレスの設定
複数のRPで共有する同じアドレスを設定します。
Router(config)# interface interface-id
Router(config-if)# ip address address mask
4.RPの設定
設定したエニーキャストRPのIPアドレスをRPとしてスタティック、AutoRP、BSRいずれかの方法で設定します。
5.MSDPピアを確立
RP間でMSDPピアを確立します。
Router(config)#ip msdp peer address connected-source interface-id
設定例

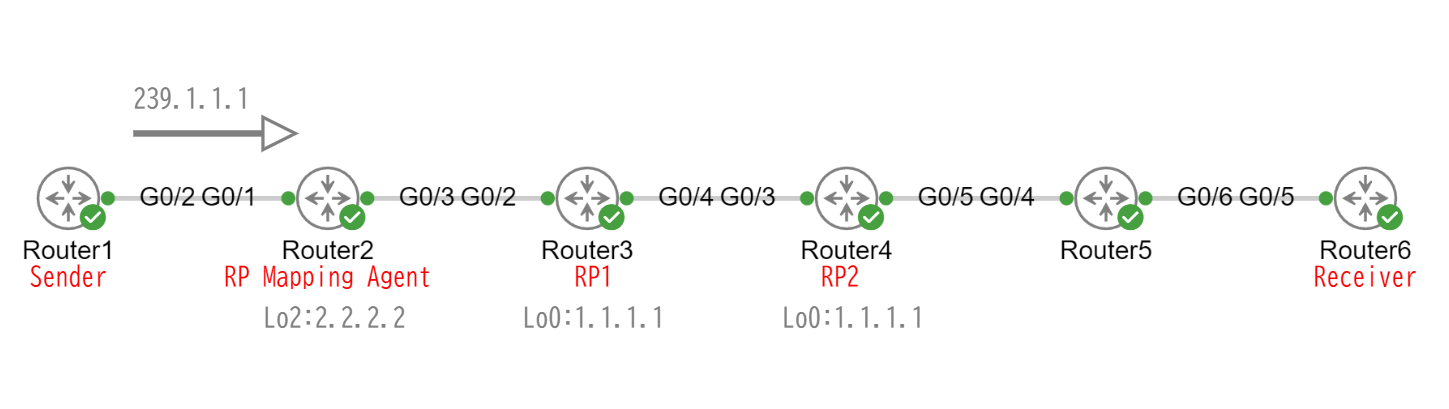

Router2をRP Mapping Agent、Router3とRouter4をRPとして設定します。
Router2(config)#ip multicast-routing
Router2(config)#interface range Gi0/1,Gi0/3
Router2(config-if-range)#ip pim sparse-dense-mode
Router2(config-if-range)#exit
Router2(config)#interface Loopback 2
Router2(config-if)#ip pim sparse-dense-mode
Router2(config-if)#exit
Router2(config)#ip pim send-rp-discovery loopback2 scope 16
Router3(config)#ip multicast-routing
Router3(config)#interface range Gi0/2,Gi0/4
Router3(config-if-range)#ip pim sparse-dense-mode
Router3(config-if-range)#exit
Router3(config)#interface Loopback 0
Router3(config-if)#ip pim sparse-dense-mode
Router3(config-if)#exit
Router3(config)#access-list 10 permit 239.1.1.1
Router3(config)#ip pim send-rp-announce loopback0 scope 16 group-list 10
Router3(config)#ip msdp peer 192.168.34.4 connect-source Gi0/4
Router4(config)#ip multicast-routing
Router4(config)#interface range Gi0/3,Gi0/5
Router4(config-if-range)#ip pim sparse-dense-mode
Router4(config-if-range)#exit
Router4(config)#interface Loopback 0
Router4(config-if)#ip pim sparse-dense-mode
Router4(config-if)#exit
Router4(config)#access-list 10 permit 239.1.1.1
Router4(config)#ip pim send-rp-announce loopback0 scope 16 group-list 10
Router4(config)#ip msdp peer 192.168.34.3 connect-source Gi0/3
Router5(config)#ip multicast-routing
Router5(config)#interface range Gi0/4,Gi0/6
Router5(config-if-range)#ip pim sparse-dense-mode
Router5(config-if-range)#exit
Router5(config)#interface Loopback 5
Router5(config-if)#ip pim sparse-dense-mode
Router5(config-if)#exit
Router6(config)#interface Gi0/5
Router6(config-if)#ip igmp join-group 239.1.1.1
設定後の動作確認

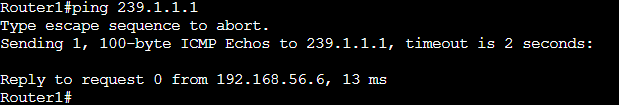

設定完了後、マルチキャストアドレスにPingを実行してリプライが返ってくるようになりました。
マルチキャストルーティングテーブルを確認すると、任意の送信元(*)と239.1.1.1のグループ（共有ツリー）と
192.168.12.1と239.1.1.1のグループ（送信元ツリー）の情報が確認できます。

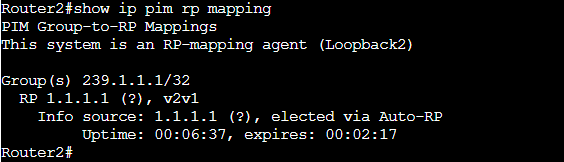

マッピング情報を確認すると、239.1.1.1/32のマルチキャストグループにRPとして1.1.1.1が使用されていることを確認できます。
