L3 MTU

MTUとは

L2 MTU（Layer 2 MTU）:

• データリンク層（OSIモデルの第2層）でのMTUは、フレーム全体の最大サイズを定義します。これには、イーサネットヘッダー、データ、そしてFCS（Frame Check Sequence）が含まれます。
• 一般的なイーサネットネットワークでは、L2 MTUは1500バイトが標準です。

L3 MTU（Layer 3 MTU）:

• ネットワーク層（OSIモデルの第3層）でのMTUは、IPパケットの最大サイズを定義します。これには、IPヘッダーとデータペイロードが含まれます。
• L3 MTUは通常、L2 MTUより少し小さく設定されます。例えば、イーサネットフレームのL2 MTUが1500バイトの場合、L3 MTUは通常IPヘッダーのサイズを差し引いた1480〜1500バイト程度になります。

MTUの確認

show interfacesコマンドでIFに設定されているMTUの値を確認できます。

Pingパケットのサイズ変更

pingコマンドにdf-bitとsizeオプションを追加して実行することができます。

実際にオプションを付与して、Pingコマンドを実行します。

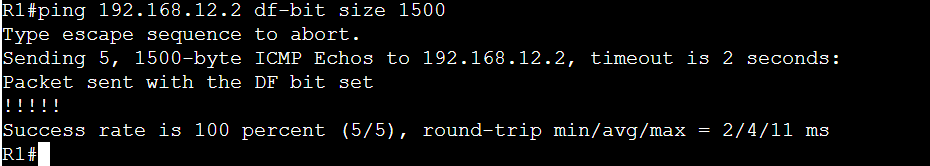

1500バイトだと問題なく通信できます。

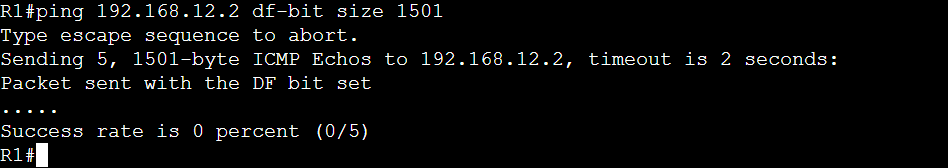

サイズを設定されているMTU値の1500を超える1501にすると通信が出来なくなります。

MTUの変更

インターフェイスコンフィギュレーションモードからip mtuコマンドでmtuを変更することが出来ます。
Device(config-if)# ip mtu mtu
