MSTPの基本設定
1.MSTモードの有効化
MSTP を有効にします。RSTP も有効になります。
Switch(config)#spanning-tree mode mst
スパニング ツリー モードを変更すると、すべてのスパニング ツリー インスタンスが以前のモードで停止され、新しいモードで再起動されるため、トラフィックが中断される可能性があります。MSTP と PVST+ の両方、または MSTP と Rapid PVST+ の両方を同時に実行することはできません。
2.MST構成モードに入る
MST 設定モードに入ります。
Switch(config)#spanning-tree mst configuration
3.MSTリージョン名とバージョン番号を設定する
構成名を指定します。 名前 文字列の最大長は 32 文字で、大文字と小文字が区別されます。
Switch(config-mst)#name name
設定リビジョン番号を指定します。範囲は 0 ～ 65535 です。
Switch(config-mst)#revision version
4.VLANをMSTインスタンスにマッピングする
VLAN を MST インスタンスにマッピングします。
Switch(config-mst)#instance instance-id vlan vlan-range
| コマンド | 内容 |
|---|---|
| instance-id | 範囲は 0 ～ 4094 です。 |
| vlan vlan-range | 範囲は 1 ～ 4094 です。VLAN 範囲を指定するにはハイフンを使用します。たとえば、 instance 1 vlan 1-63 は VLAN 1 ～ 63 を MST インスタンス 1 にマッピングします。VLAN シリーズを指定するには、カ ンマを使用します。たとえば、 instance 1 vlan 10, 20, 30 は、VLAN 10、20、および 30 をMST インスタ ンス 1にマップします。 |
2 台以上のスイッチを同じ MST リージョンに配置するには、それらのスイッチの VLAN とインスタンスのマッピング、設定リビジョン番号、および名前が同じである必要があります。
5.設定の確認
入力している設定に間違いがないか確認をしてMSTコンフィギュレーションモードを抜けます。
Switch(config-mst) # show pending
Switch(config-mst) # exit
6.各MSTインスタンスのルートブリッジの優先度を設定する（オプション）
各MSTインスタンスのルートブリッジを指定したい場合は、そのMSTインスタンスのプライオリティを設定します。低い数値がより高い優先度を持つため、ルートブリッジにしたいスイッチのプライオリティを低く設定します。
スイッチの優先順位を設定します 。
Switch(config)#spanning-tree mst instance-id priority priority
| コマンド | 内容 |
|---|---|
| instance-id | 単一のインスタンス、ハイフンで区切られたインスタンスの範囲、またはコンマで区切られた一連のインスタ ンスを指定できます。範囲は 0 ～ 4094 です。 |
| priority | 優先度 の範囲は 0 ～ 61440 で、4096 ずつ増加します。デフォルトは 32768 です。数値が低いほど、スイッチ が ルートスイッチとして選択される 可能性が高くなります。優先度の値は、0、096、8192、12288、 16384、20480、24576、28672、32768、36864、40960、45056、49152、53248、57344、および 61440 です。許容される値はこれらだけです。 |
STP,RSTPと同様にコマンドで自動的にルートスイッチやセカンダリルートスイッチを設定することもできます。
スイッチをルート スイッチとして設定します 。
Switch(config)#spanning-tree mst instance-id root primary [ diameter net-diameter [ hello-time seconds]]
スイッチをセカンダリ ルート スイッチとして設定します 。
Switch(config)#spanning-tree mst instance-id root secondary [ diameter net-diameter [ hello-time seconds]]
| コマンド | 内容 |
|---|---|
| instance-id | 単一のインスタンス、ハイフンで区切られたインスタンスの範囲、またはコンマで区切られた一連 のインスタンスを指定できます。範囲は 0 ～ 4094 です。 |
| diameter net-diameter | 任意の 2 つのエンド ステーション間の スイッチの最大数を指定します 。範囲は 2 ～ 7 です。この キーワードは、MST インスタンス 0 で使用できます。（オプション） |
| hello-time seconds | hello-time seconds には 、ルート スイッチによる設定メッセージの生成間隔を秒単位で指定しま す。範囲は 1 ～ 10 です。デフォルトは 2 です。（オプション） |
設定例

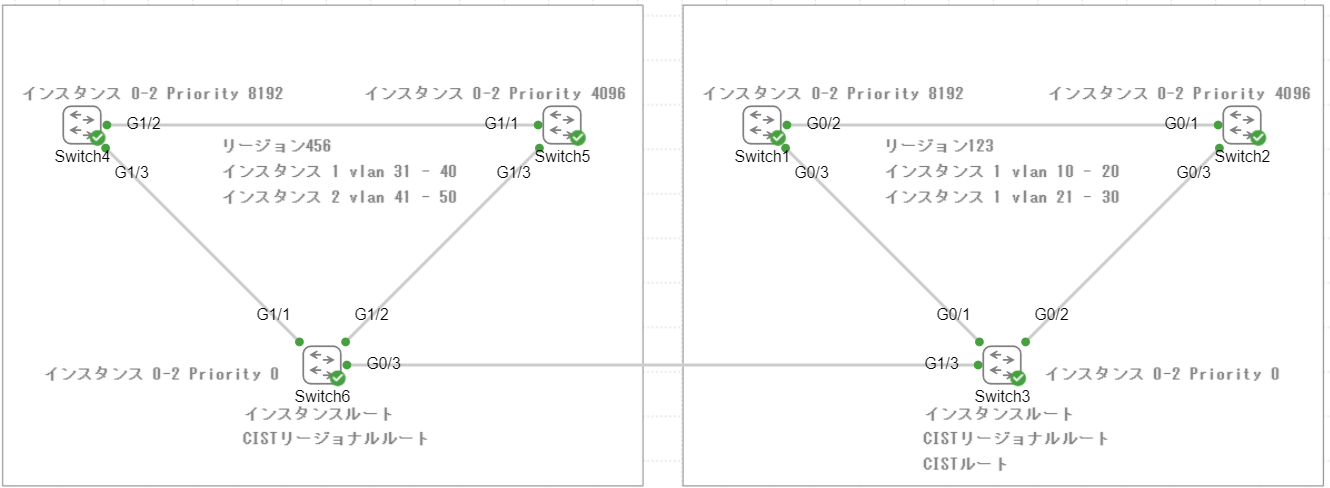

リージョン123とリージョン456を作成します。それぞれインスタンスを2つ作成してインスタンスルートをSwitch3,Switch6に指定します。
Switch1,2,3で以下の設定を実施します。
Switch1(config)#spanning-tree mode mst
Switch1(config)#spanning-tree mst configuration
Switch1(config-mst)#instance 1 vlan 10-20
Switch1(config-mst)#instance 2 vlan 21-30
Switch1(config-mst)#name 123
Switch1(config-mst)#revision 1
Switch1(config-mst)#show pending
Pending MST configuration
Name [123]
Revision 1 Instances configured 3
Instance Vlans mapped
——– ———————————————————————
0 1-9,31-4094
1 10-20
2 21-30
Switch1(config-mst)#exit
Switch1(config)#
Switch4,5,6で以下の設定を実施します。
Switch4(config)#spanning-tree mode mst
Switch4(config)#spanning-tree mst configuration
Switch4(config-mst)#instance 1 vlan 31-40
Switch4(config-mst)#instance 2 vlan 41-50
Switch4(config-mst)#name 456
Switch4(config-mst)#revision 1
Switch4(config-mst)#show pending
Pending MST configuration
Name [456]
Revision 1 Instances configured 3
Instance Vlans mapped
——– ———————————————————————
0 1-30,51-4094
1 31-40
2 41-50
Switch4(config-mst)#exit
Switch4(config)#
Switch3,Switch6をルートスイッチ、Switch2,5をセカンダリルートスイッチに設定します。
Switch1(config)#spanning-tree mst 0-2 priority 8192
Switch2(config)#spanning-tree mst 0-2 priority 4096
Switch3(config)#spanning-tree mst 0-2 priority 0
Switch4(config)#spanning-tree mst 0-2 priority 8192
Switch5(config)#spanning-tree mst 0-2 priority 4096
Switch6(config)#spanning-tree mst 0-2 priority 0
show spanning-tree mst コマンドを使用することでそれぞれのインスタンスでのポートの状態やルートスイッチの情報を確認することが出来ます。

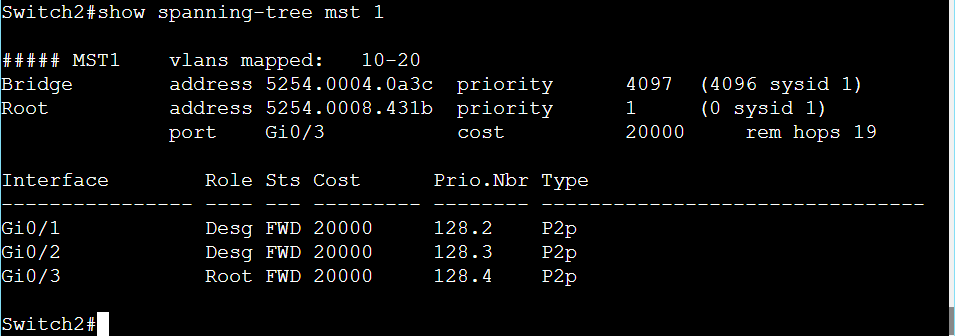

各インスタンスのポート状態の確認

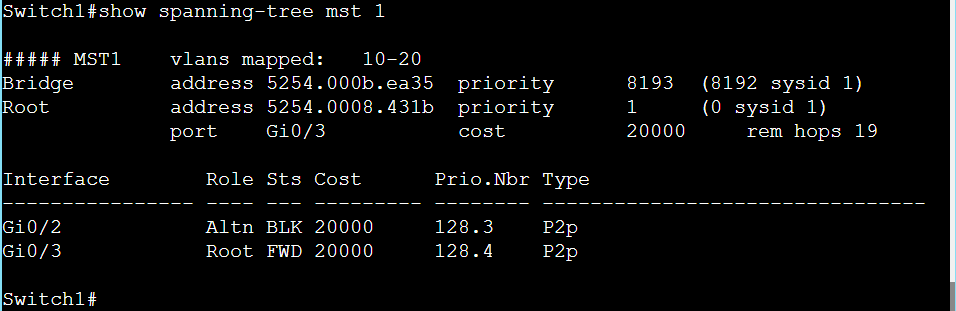

インスタンス1(vlan10-20)ではSwitch1のGi0/2がブロッキングポートとなっています。
CISTルートの確認
Switch3でインスタンス0を確認すると、この機器がCISTルートであることを確認できます。
Switch3,Swirch6どちらもインスタンス0のPriorityは0に設定しているが、MACアドレスが低いSwitch3がCISTルートに選ばれています。
CISTリージョナルルートの確認

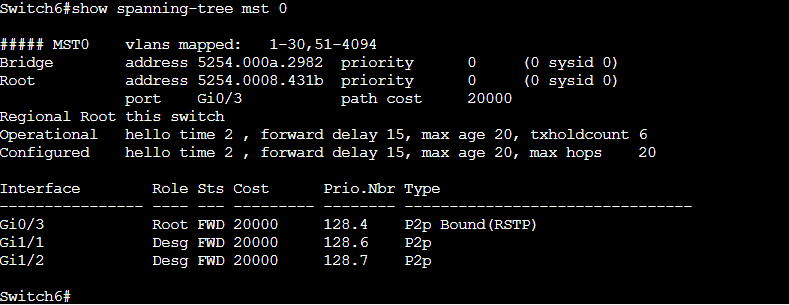

Switch6でインスタンス0を確認すると、この機器がリージョナルスイッチ(CISTリージョナルルート)であることを確認できます。
ポート優先度の設定
ポートの優先度を設定します。
Switch(config)#interface interface-id
Switch(config-if)#spanning-tree mst instance-id port-priority priority
| コマンド | 内容 |
|---|---|
| instance-id | 単一のインスタンス、ハイフンで区切られたインスタンスの範囲、またはコンマで区切られた一連のインス タンスを指定できます。範囲は 0 ～ 4094 です。 |
| priority | 0 ～ 240 で、16 ずつ増加します。デフォルトは 128 です。数値が小さいほど、優先度が高くなります。 優先度の値は、0、16、32、48、64、80、96、112、128、144、160、176、192、208、224、240 です。 その他の値はすべて拒否されます。 |
パスコストの設定
コストを設定します。
ループが発生した場合、MSTP はパス コストを使用して、転送状態にするインターフェイスを選択します。パス コストが低いほど、伝送速度が速くなります。
Switch(config)#interface interface-id
Switch(config-if)#spanning-tree mst instance-id cost cost
| コマンド | 内容 |
|---|---|
| instance-id | 単一のインスタンス、ハイフンで区切られたインスタンスの範囲、またはコンマで区切られた一連のインス タンスを指定できます。範囲は 0 ～ 4094 です。 |
| cost | 範囲は 1 ～ 200000000 です。デフォルト値はインターフェイスのメディア速度から導出されます。 |
