目次
LSAの概要
LSAとは、OSPFルータ同士で交換するOSPFの経路情報で必要になる接続情報のことです。OSPFルータはこのLSAを交換、共有をすることでルーティングテーブルを作成します。
LSAの種類
OSPFのLSAにおいて、よく使用されるLSAの種類は以下の6種類があります。
| タイプ | 名称 | 生成ルータ | 内容 | フラッディング範囲 |
| 1 | Router LSA | 全OSPFルータ | OSPFルータのリンク情報 （リンクの種類、コスト、 IPアドレス、IDなど） | LSA生成ルータのエリア内 |
| 2 | Network LSA | DR | DRのIPアドレス ネットワーク内のサブネットマスク | LSA生成ルータのエリア内 |
| 3 | Network Summary LSA | ABR | 各エリアの経路情報 | 全エリア |
| 4 | ASBR Summary LSA | ABR | ASBRのルータID、コスト | OSPF全体 （スタブエリア、NSSA除く） |
| 5 | AS External LSA | ASRB | 外部ネットワークアドレス、コスト 自身のルータID | OSPF全体 （スタブエリア、NSSA除く） |
| 7 | NSSA External LSA | ASBR | 外部ネットワークアドレス、コスト 自身のルータID | NSSA |

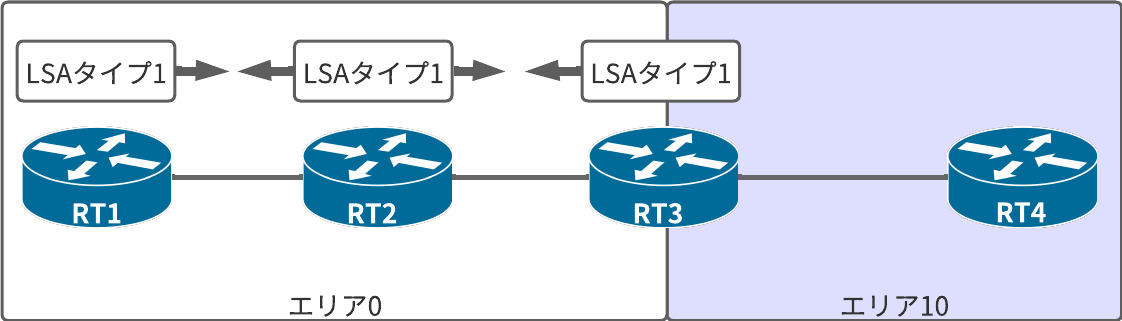

Router LSA(Type1)
Router LSA(Type1)は全OSPFルータが同一エリア内にフラッディングします。

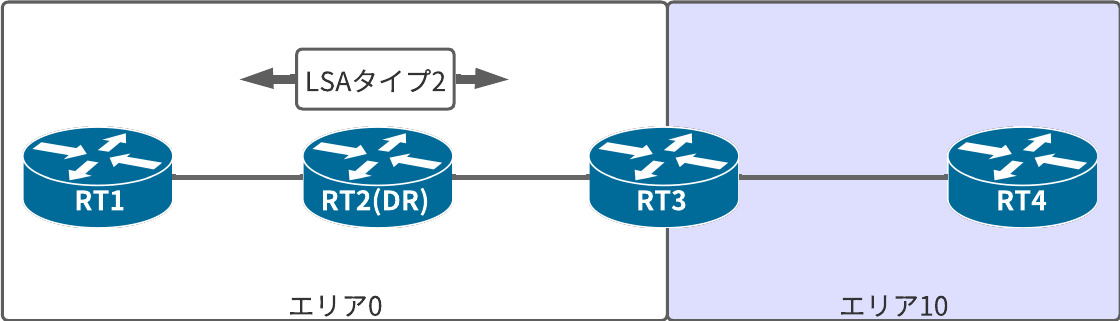

Network LSA(Type2)
Network LSA(Type2)はDRルータが同一エリア内にフラッディングします。
Network Summary LSA(Type3)
Network Summary LSA(Type3)はABRが全エリアにフラッディングします。
ASBR Summary LSA(Type4)
ASBR Summary LSA(Type4)はABRがASBRの情報を全OSPFドメインにフラッディングします。

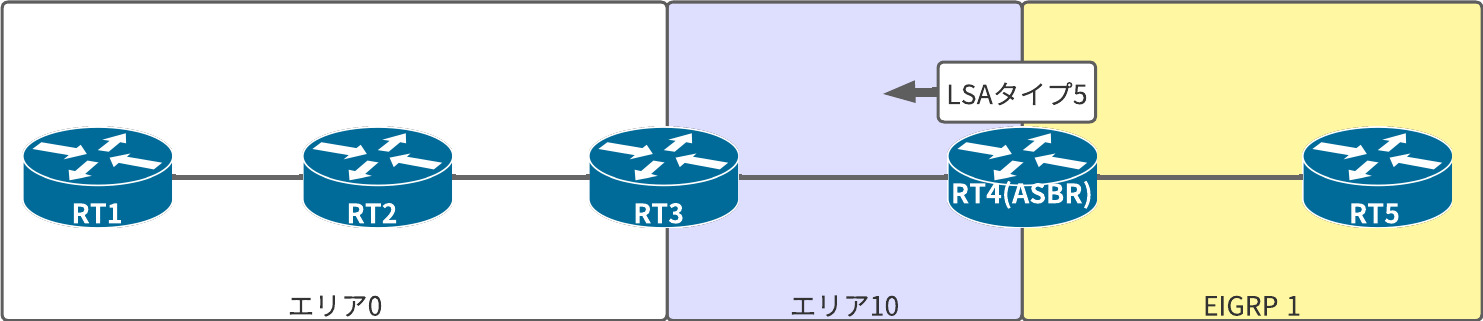

AS External LSA(Type5)
AS External LSA(Type5)はASBRが外部経路の情報を全OSPFドメインにフラッディングします。
NSSA External LSA(Type7)
NSSA External LSA(Type7)はNSSAのASBRが生成してNSSA内にフラッディングします。NSSA内のABRは受信したLSA(Type7)をLSA(Type5)に変換します。
LSAのフォーマット
LSA Headers
| Age | |
| Options | |
| LSA Type | |
| Link State ID | |
| Advertising Router | |
| Sequence Number | |
| Checksum | |
| Length |
