スタブエリア (Stub Area)
スタブエリアは、OSPFのエリア内で特定の種類のルート（特に外部ルート）を制限するエリアのことです。具体的には、外部AS（自律システム）からのルートがエリア内に流れ込まないようにし、代わりにデフォルトルートを提供します。
特徴:
- 外部ルートの制限: スタブエリア内では、ASBR（Autonomous System Boundary Router）からの外部ルート（Type 5 LSA: External Link-State Advertisements）がアドバタイズされません。
- Type 3 LSA（Summary LSA）は許可: 他のエリアからの集約された経路情報（Type 3 LSA）はアドバタイズされ、OSPFドメイン内のルート情報は受信できます。
- デフォルトルートの追加: スタブエリアには、外部ネットワークにアクセスするためにABR（Area Border Router）がデフォルトルートを提供します（
0.0.0.0）。
トータリースタブエリア (Totally Stubby Area)
トータリースタブエリアは、スタブエリアよりもさらに制限されたエリアで、外部ルートだけでなく、他のエリアからのすべてのルート（Type 3 LSA: Summary LSA）もアドバタイズされません。これにより、エリア内のルーターはデフォルトルートだけを使用して外部のネットワークにアクセスします。
特徴:
- Type 3 LSAとType 5 LSAを制限: 他のエリアからの集約された経路情報（Type 3 LSA）と外部ルート（Type 5 LSA）はアドバタイズされません。
- デフォルトルートの提供: トータリースタブエリアには、ABRがデフォルトルートを提供し、他のネットワークへの接続を担保します。

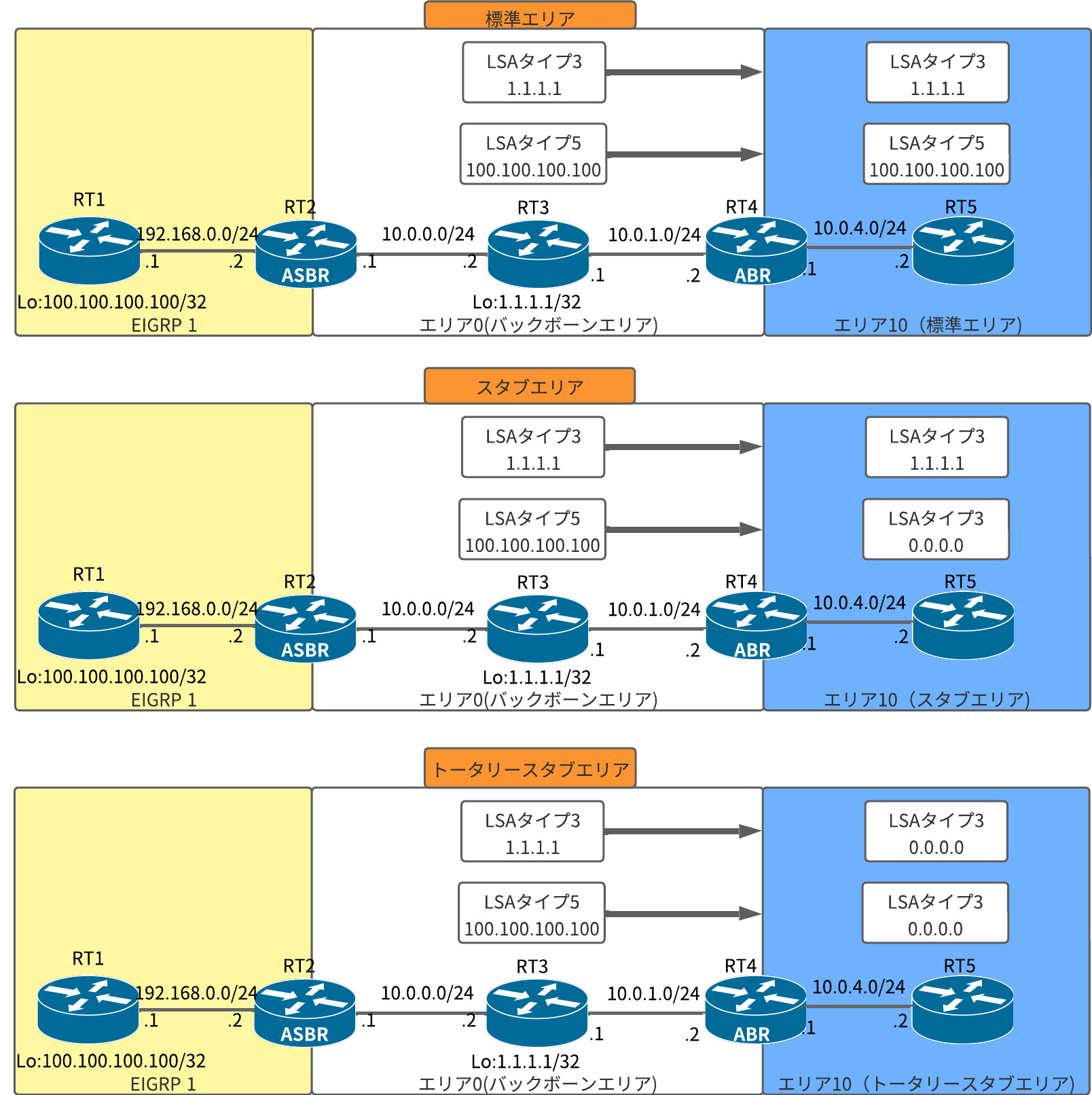

スタブエリア/トータリースタブエリアの概要図
スタブエリア、トータリースタブエリアが受け取るLSAタイプの違いは以下のようになっています。
標準エリアでは外部エリアのLSAタイプ3や外部ルートのLSAタイプ5もそのまま受信します。スタブエリアではASBRが生成したLSAタイプ5をデフォルトルートとしたLSAタイプ3として受け取り、トータリースタブエリアでは上記に加え、ABRが生成したLSAタイプ3もデフォルトルートとして受信します。
スタブエリア/トータリースタブエリアの設定
スタブエリアの設定
スタブエリアを設定するには、次のコマンドを使用します。
Router(config)# router ospf 1
Router(config-router)# area 1 stub
トータリースタブエリアの設定
トータリースタブエリアを設定するには、ABR側で次のコマンドを使用します。
Router(config)# router ospf 1
Router(config-router)# area 1 stub no-summary
