OSPF　経路の優先順位

目次

OSPFの経路の優先順位

OSPFの経路の優先順位は以下のようになっています。

順位ルート内容
1OSPFインターナルルート（O）同じOSPFエリア内で学習されたルート。OSPFプロセスがエリア内の他のルータから直接学習したルートです。
2OSPFエリア間ルート（O IA）OSPFのバックボーンエリア（エリア0）を通じて他のエリアから学習されたサマリールート。エリア境界ルータ（ABR）によって他のエリアから伝播される。
3OSPFエクスターナル1ルート（O E1）外部のルーティングプロトコル（例：BGP、他のOSPFプロセス）から再配布されたルートで、内部コストも考慮してメトリックが計算される。
3OSPF NSSAエクスターナル1ルート（O N1）NSSA（Not-So-Stubby Area）で再配布された外部ルートで、E1と同様に内部コストも考慮してメトリックが計算される。
4OSPFエクスターナル2ルート（O E2）外部のルーティングプロトコルから再配布されたルートで、外部のメトリックのみが考慮される。
4OSPF NSSAエクスターナル2ルート（O N2）NSSAエリアで再配布された外部ルートで、E2と同様に外部コストのみで評価される。

OSPFルートの選択の流れ

OSPFルータが複数の経路を受信した場合、上記の優先順位に基づいて最適な経路を選択します。例えば、同じ宛先に対してOSPFインターナルルートとエクスターナルルートの両方が存在する場合、OSPFインターナルルートが優先されます。

また、同じタイプのルートが複数存在する場合は、メトリック（コスト）が最も低いルートが選択されます。OSPFではコストが最も低い経路が優先され、最短パス（Shortest Path）が選ばれます。

インターナルルートとエリア間ルートの優先順位

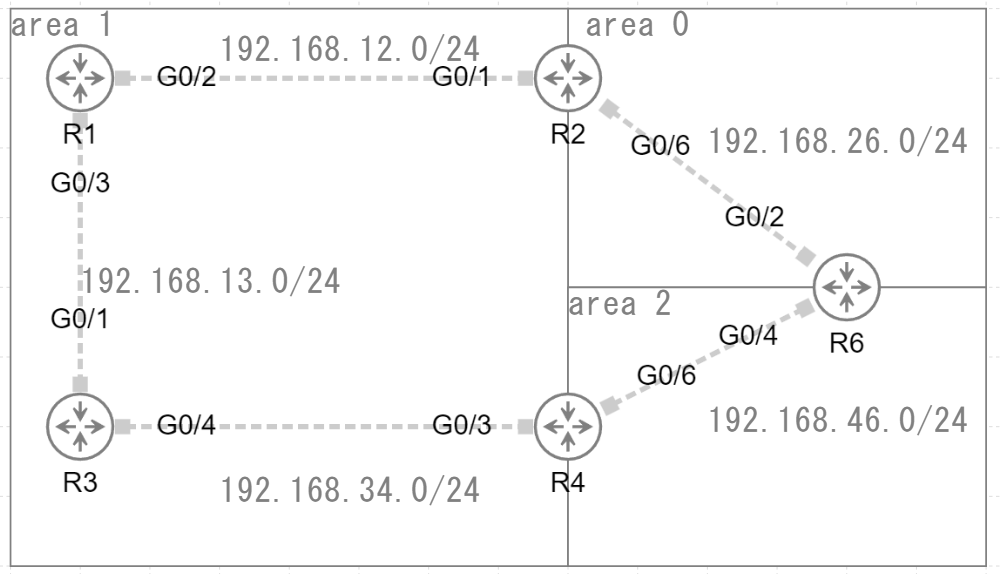

以下のような構成図で考えます。

R1

hostname R1

int g0/2
ip address 192.168.12.1 255.255.255.0
no shut

int g0/3
ip address 192.168.13.1 255.255.255.0
no shut

router ospf 1
network 192.168.12.0 0.0.0.255 area 1
network 192.168.13.0 0.0.0.255 area 1

R2

hostname R2

int g0/1
ip address 192.168.12.2 255.255.255.0
no shut

int g0/6
ip address 192.168.26.2 255.255.255.0
no shut

router ospf 1
network 192.168.12.0 0.0.0.255 area 1
network 192.168.26.0 0.0.0.255 area 0

R3

hostname R3

int g0/1
ip address 192.168.13.3 255.255.255.0
no shut

int g0/4
ip address 192.168.34.3 255.255.255.0
no shut

router ospf 1
network 192.168.13.0 0.0.0.255 area 1
network 192.168.34.0 0.0.0.255 area 1

R4

hostname R4

int g0/3
ip address 192.168.34.4 255.255.255.0
no shut

int g0/6
ip address 192.168.46.4 255.255.255.0
no shut

router ospf 1
network 192.168.34.0 0.0.0.255 area 1
network 192.168.46.0 0.0.0.255 area 2

R6

hostname R6

int g0/2
ip address 192.168.26.6 255.255.255.0
no shut

int g0/4
ip address 192.168.46.6 255.255.255.0
no shut

router ospf 1
network 192.168.26.0 0.0.0.255 area 0
network 192.168.46.0 0.0.0.255 area 2

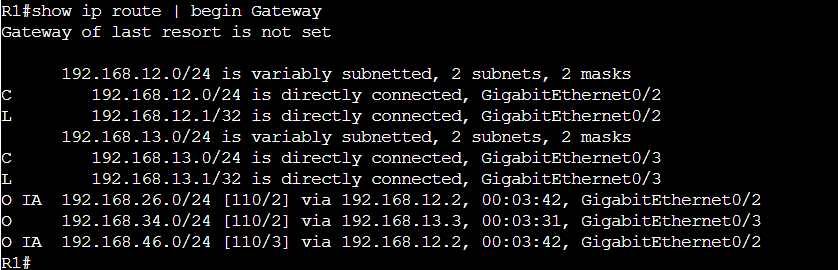

R1はルーティングテーブルを確認すると、192.168.34.0/24までの通信はGi0/3から通信されます。これは同じエリア内から学習されたルートを優先するためです。

LSA Type1とLSA Type3を確認するとどちらの情報も受信していますが、ルーティングテーブルに表示されるのはLSA Type1となるインターナルルートの情報となります。

show ip ospf database routerの実行結果(LSA Type1の確認)

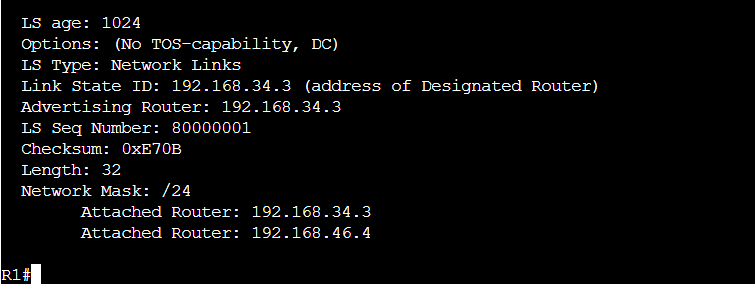

show ip ospf database networkの実行結果(LSA Type3の確認)

エクスターナル1ルートとエクスターナル2ルートの優先順位

Router1

hostname Router1

int g0/2
ip address 192.168.12.10 255.255.255.0
no shut

int g0/3
ip address 192.168.13.10 255.255.255.0
no shut

int lo10
ip address 10.10.10.10 255.255.255.255

router eigrp 1
network 192.168.12.0 0.0.0.255
network 192.168.13.0 0.0.0.255
network 10.10.10.10 0.0.0.0

Router2

hostname Router2

int g0/1
ip address 192.168.12.2 255.255.255.0
no shut

int g0/4
ip address 192.168.24.2 255.255.255.0
no shut

router eigrp 1
network 192.168.12.0 0.0.0.255
redistribute ospf 1
default-metric 1000000 1 255 1 1500

router ospf 1
network 192.168.24.0 0.0.0.255 area 1
redistribute eigrp 1 metric-type 1
default-metric 1

Router3

hostname Router3

int g0/1
ip address 192.168.13.3 255.255.255.0
no shut

int g0/4
ip address 192.168.34.3 255.255.255.0
no shut

router eigrp 1
network 192.168.13.0 0.0.0.255
redistribute ospf 1
default-metric 1000000 1 255 1 1500

router ospf 1
network 192.168.34.0 0.0.0.255 area 1
redistribute eigrp 1 metric-type 2
default-metric 2

Router4

hostname Router4

int g0/2
ip address 192.168.24.4 255.255.255.0
no shut

int g0/3
ip address 192.168.34.4 255.255.255.0
no shut

router ospf 1
network 192.168.24.0 0.0.0.255 area 1
network 192.168.34.0 0.0.0.255 area 1

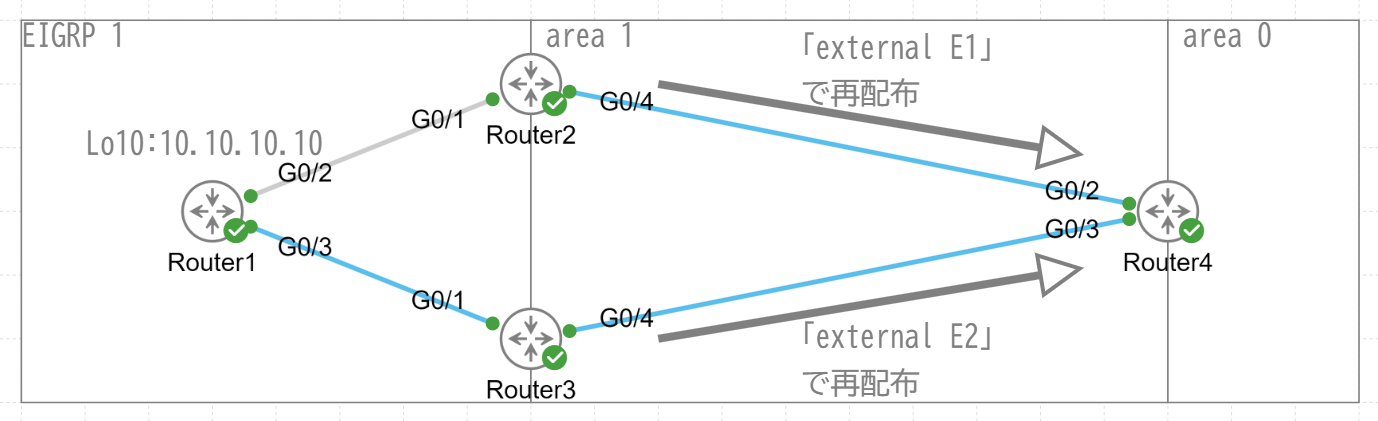

Router1のLoopback IPアドレスのルート情報をRouter2,Router3はそれぞれRouter4に再配布しています。

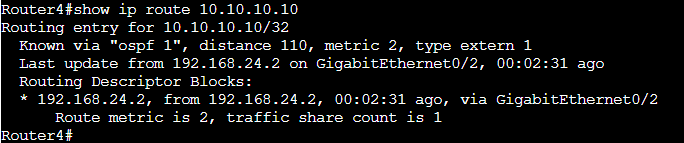

Router4で10.10.10.10までの経路を確認すると、エクスターナル1ルートであるRouter2経由の通信を選択しています。
