OSPFv3アドレスファミリーのサポート

OSPFv3アドレスファミリーとは

OSPFv3アドレスファミリー機能は、IPv4およびIPv6ユニキャストトラフィックの両方をサポートするための機能です。この機能により、同じインターフェース上でIPv4とIPv6のプロセスを個別に管理できますが、各アドレスファミリー（AF）ごとに1つのプロセスしか持てません。

主要なポイント

• IPv4 AFの使用: インターフェースにはIPv4アドレスを設定する必要がありますが、IPv6が有効であることが前提です。
• IPv4ルートの伝送とインストール: OSPFv3を使ってIPv6ネットワークでIPv4ルートを伝送し、トンネリングなしでIPv4トラフィックを転送できます。
• 別のトポロジーの構築: IPv4 AFのために別のトポロジーを構築し、IPv4ルートをネイティブに転送可能。
• アドレスファミリー固有の設定: 各AFは異なる隣接関係、リンクステートデータベース、最短経路木を持ち、独自のRIB（ルーティング情報ベース）にルートをインストールします。
• OSPFv3と他のルーティングプロトコルの相互運用性: OSPFv3ルートを他のIPv4ルーティングプロトコルに再配布できます。

制約と互換性

• ソフトウェアの互換性: OSPFv3アドレスファミリー機能は、Cisco IOSリリース15.1(3)Sおよび15.2(1)T以降でサポートされています。古いリリースでは、この機能を使用できず、隣接関係を確立できません。

OSPFv3アドレスファミリー機能の注意点

• OSPFv3でIPv4ユニキャストアドレスファミリ（AF）を使用するには、リンク上でIPv6を有効にする必要があります。
• OSPFv3のアドレスファミリ機能では、インターフェースごとに2つのプロセスを持つことができますが、各AFに対して1つのプロセスしか設定できません。
• IPv4 AFを使用する場合、インターフェースにIPv4アドレスを設定し、さらにIPv6を有効にする必要があります。

OSPFv3アドレスファミリーの基本設定

基本構文

OSPFルータプロセスを有効化します。
Device(config)#router ospfv3 [process-id]

OSPFv3のIPv6またはIPv4アドレスファミリー構成モードに入ります。
Device(config-router)# address-family [ ipv6 | ipv4 ] unicast

OSPFプロセスに参加するインターフェイスを定義します。
Device(config-router-af)#network address wildcard-mask

ルータIDの設定

固定ルーターIDを使用するために、このコマンドを入力します。
Device(config-router)#router-id router-id

インターフェイスでのOSPFv3の有効化

インターフェイス構成モードに入ります。
Device(config)#interface type number

IPv4またはIPv6アドレスファミリーでインターフェイス上のOSPFv3を有効にします。
Device(config-if)#ospfv3 process-id area area-ID {ipv4 | ipv6}[instance instance-id]

インターフェイスでOSPFv3を有効にします。
Device(config-if)#ipv6 ospf process-id area area-id [instance instance-id]

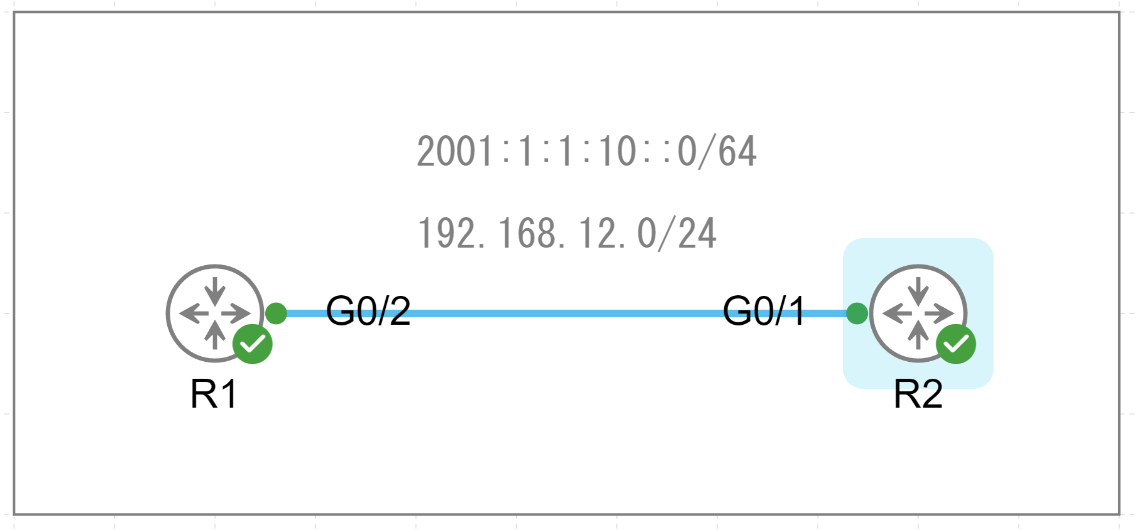

設定例

OSPFv3を使用して、IPv4およびIPv6の両方のアドレスファミリをサポートします。

OSPFv3アドレスファミリーのオプション設定

ルーターコンフィギュレーションモードでのオプション

OSPFv3エリアの構成
Device(config-router)#area area-ID [default-cost | nssa | stub]

インターフェイスのメトリクスを計算する際に使用する基準値の制御
Device(config-router)#auto-cost reference-bandwidth Mbps

syslogメッセージの抑制

デバイスがサポートされていないLSAタイプ6のマルチキャストOSPFv3パケットを受信した際に、syslogメッセージの送信を抑制します。
Device(config-router)#ignore lsa mospf

SNMP識別番号の構成

OSPFv3インターフェイスを、IPv4およびIPv6におけるSimple Network Management Protocol（SNMP）MIB-IIインターフェイスインデックス（ifIndex）識別番号で構成します。
Device(config-router)#interface-id snmp-if-index

syslogメッセージの送信

OSPFv3の隣接デバイスがアップまたはダウンしたときに、デバイスがsyslogメッセージを送信するように構成します。
Device(config-router)#log-adjacency-changes [detail]

パッシブインターフェイスの設定

IPv4 OSPFv3プロセスが使用されている場合、インターフェイスでのルーティングアップデートの送信を抑制します。
Device(config-router)#passive-interface [default | interface-type interface-number]

受信パケットの数の構成

IPv4 OSPFv3プロセスがキュー内に保持できる受信パケットの数を構成します。
Device(config-router)#queue-depth {hello | update} {queue-size | unlimited}

ルート集約の設定

エリア境界でルートを集約し、サマライズします。
Device(config-router)#area area-id range ipv6-prefix / prefix-length [ advertise | not-advertise ] [cost cost]

アドレスファミリコンフィギュレーションモードでのオプション

OSPFv3エリアパラメーターの構成

OSPFv3（IPv6用のOSPF）において、特定のエリア内でIPv6プレフィックスを集約（サマリゼーション）するために使用されます。
Device(config-router-af)# area area-ID range ipv6-prefix / prefix-length

デフォルトルートのアドバタイズ

OSPFv3において、デフォルトルートを他のOSPFルータにアドバタイズするために使用します。
Device(config-router-af)#default-information originate [always ] metric metric-value | metric-type type-value | route-map map-name

デフォルトメトリックの設定

OSPFv3ルーティングプロトコルに再配布されるIPv4およびIPv6ルートのデフォルトメトリック値を設定します。
Device(config-router-af)#default-metric metric-value

AD値の設定

ルーティングテーブルに挿入されるOSPFv3ルートの管理距離を構成します。
Device(config-router-af)#distance distance

フィルタリングの設定

インターフェイスで受信または送信されるOSPFv3ルーティングアップデートにプレフィックスリストを適用します。
Device(config-router-af)#distribute-list prefix-list list-name {in [interface-type interface-number] | out routing-process [as-number]}

ロードバランシングの設定

OSPFv3ルーティングプロセスでサポートできる等コストルートの最大数を制御します。
Device(config-router-af)#maximum-paths number-paths

ルート集約の設定

エリア境界でルートを集約し、サマライズします。
Device(config-router-af)#area area-id range ip-address ip-address-mask [advertise | not-advertise] [cost cost]

OSPFv3でIPv6サマリープレフィックスを構成します。
Device(config-router-af)#summary-prefix prefix [not-advertise | tag tag-value]

ルート再配布の設定

IPv6およびIPv4ルートを、あるルーティングドメインから別のルーティングドメインに再配布します
Device(config-router-af)#redistribute source-protocol [process-id] [options]
