マルチキャスト マルチパスの設定
基本構文
ECMP マルチキャストを設定します。
Device(config)# ip multicast multipath [ s-g-hash basic | s-g-hash next-hop-based ]
コマンド 内容 オプション無し S ハッシュ アルゴリズムを使用したマルチパス s-g-hash basic S-G ハッシュ アルゴリズムを使用したマルチパス s-g-hash next-hop-based ネクスト ホップ ベースの S-G ハッシュ アルゴリズムを使用したマルチパス

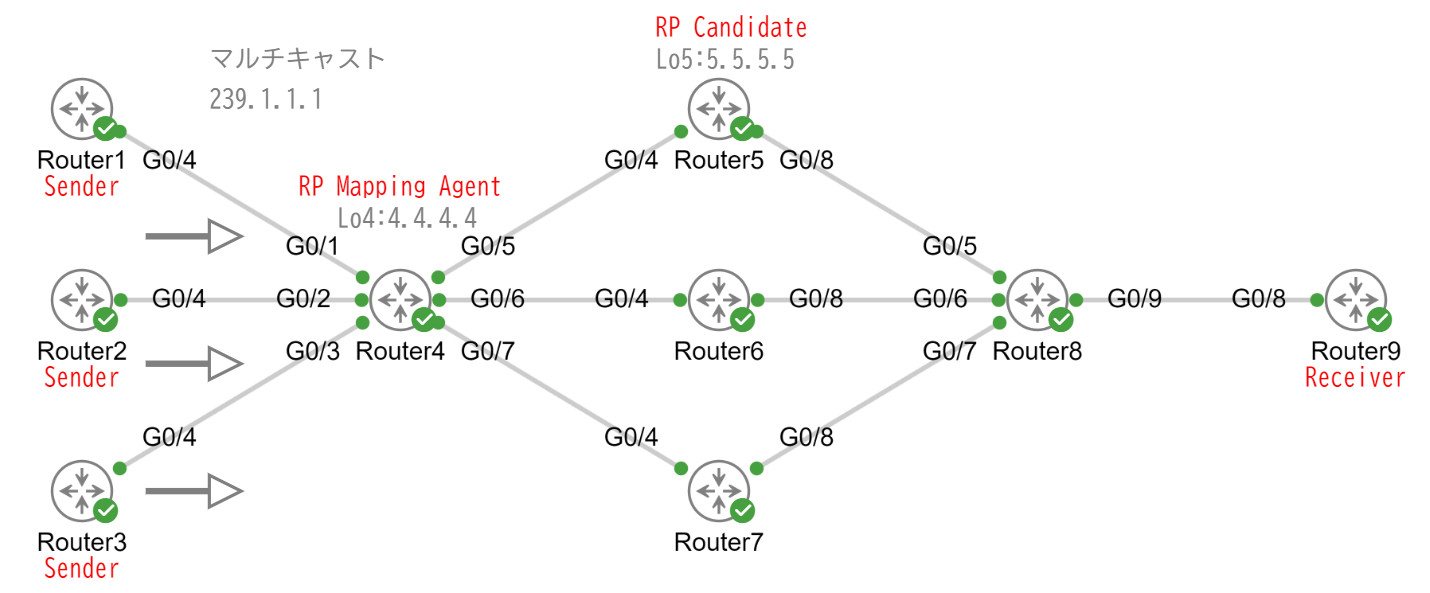

設定例
Router1
hostname Router1
int g0/4
ip address 192.168.14.1 255.255.255.0
no shut
router eigrp 1
netw 0.0.0.0 0.0.0.0
router-id 10.10.10.10
Router2
hostname Router2
int g0/4
ip address 192.168.24.2 255.255.255.0
no shut
router eigrp 1
netw 0.0.0.0 0.0.0.0
router-id 20.20.20.20
Router3
hostname Router3
int g0/4
ip address 192.168.34.3 255.255.255.0
no shut
router eigrp 1
netw 0.0.0.0 0.0.0.0
router-id 30.30.30.30
Router4
hostname Router4
ip multicast-routing
int g0/1
ip address 192.168.14.4 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/2
ip address 192.168.24.4 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/3
ip address 192.168.34.4 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/5
ip address 192.168.45.4 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/6
ip address 192.168.46.4 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/7
ip address 192.168.47.4 255.255.255.0
ip pim sparse-dense-mode
no shut
int lo4
ip address 4.4.4.4 255.255.255.255
ip pim sparse-dense-mode
exit
ip pim send-rp-discovery loopback4 scope 16
router eigrp 1
network 0.0.0.0 0.0.0.0
router-id 40.40.40.40
Router5
hostname Router5
ip multicast-routing
int g0/4
ip address 192.168.45.5 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/8
ip address 192.168.58.5 255.255.255.0
ip pim sparse-dense-mode
no shut
int lo5
ip address 5.5.5.5 255.255.255.0
ip pim sparse-dense-mode
exit
access-list 10 permit 239.1.1.1
ip pim send-rp-announce loopback5 scope 16 group-list 10
router eigrp 1
netw 0.0.0.0 0.0.0.0
router-id 50.50.50.50
Router6
hostname Router6
ip multicast-routing
int g0/4
ip address 192.168.46.6 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/8
ip address 192.168.68.6 255.255.255.0
ip pim sparse-dense-mode
no shut
router eigrp 1
network 0.0.0.0 0.0.0.0
router-id 40.40.40.40
Router7
hostname Router7
ip multicast-routing
int g0/4
ip address 192.168.47.7 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/8
ip address 192.168.78.7 255.255.255.0
ip pim sparse-dense-mode
no shut
router eigrp 1
network 0.0.0.0 0.0.0.0
router-id 70.70.70.70
Router8
hostname Router8
ip multicast-routing
int g0/5
ip address 192.168.58.8 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/6
ip address 192.168.68.8 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/7
ip address 192.168.78.8 255.255.255.0
ip pim sparse-dense-mode
no shut
int g0/9
ip address 192.168.89.8 255.255.255.0
ip pim sparse-dense-mode
no shut
router eigrp 1
network 0.0.0.0 0.0.0.0
router-id 80.80.80.80
Router9
hostname Router9
int g0/8
ip address 192.168.89.9 255.255.255.0
ip igmp join-group 239.1.1.1
no shut
router eigrp 1
network 0.0.0.0 0.0.0.0
router-id 90.90.90.90

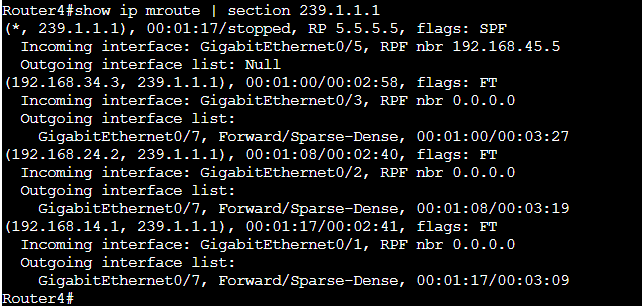

現状Router1からマルチキャストアドレス239.1.1.1の通信はすべてGi0/7(Router7)を経由するようにルーティングされています。
マルチパスの設定をします。
Router4(config)#ip multicast multipath
Router8(config)#ip multicast multipath

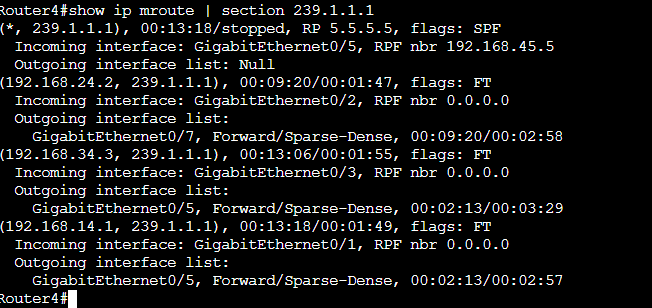

送信元によって239.1.1.1に対するルート情報が分散されるようになりました。
