OSPFのエリアについて

OSPFのエリアとは

OSPFルータを論理的にグループ分けしたものとなります。1つのOSPFルータは複数のエリアに所属することができ、そのOSPFルータが境界となっています。

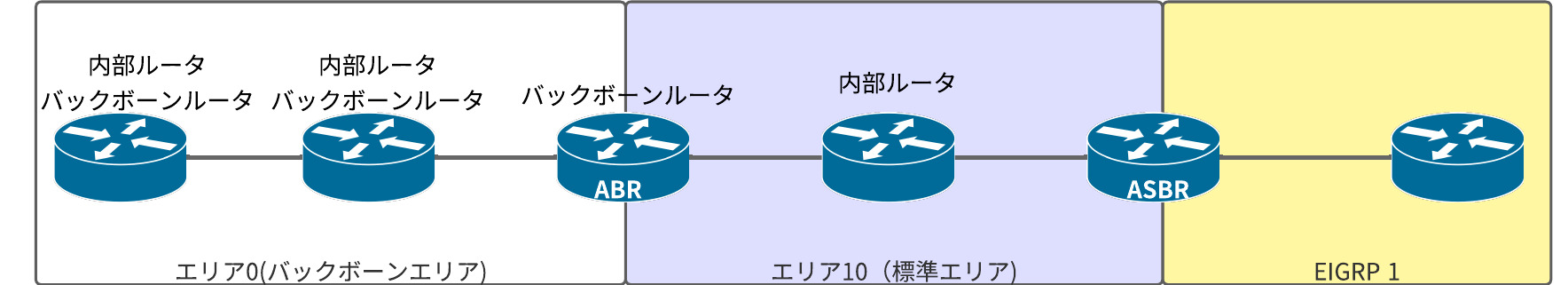

OSPFルータは自身が所属しているエリアによってルータの種類が分類されます。
ルータによっては複数の種類を兼ねることもあります。

ルータの種類	内容
内部ルータ	すべてのインターフェイスが同一のエリアに所属しているルータ
バックボーンルータ	バックボーンエリアに所属しているルータ
ABR(Area Border Router)	複数のエリアに所属しているルータ。エリア間の経路情報の交換を行う。
ASBR(AS Boundary Router)	OSPFと別のネットワークの両方に接続しているルータ。 OSPFと別のネットワークの経路情報の交換を行う。

OSPFは以下の6種類のエリアで構成されます。基本的に使用されるのはバックボーンエリアと標準エリアです。

エリアの種類	内容
バックボーンエリア	すべてのエリアと接続しているエリア。基本的にすべてのエリアがバックボーンエリアに接続できるようにエリア設計を行う
標準エリア	バックボーンエリア以外の基本的なエリア。
スタブエリア	ASBRから受信する外部ルートをデフォルトルートとして通知されるエリア。LSAタイプ5を受信しない。受信するLSAの数を減らすことで通信の負荷を減らす。
トータリースタブエリア	ASBRから受信するLSAタイプ5だけではなく、ABRから受信するエリア間のルート(LSAタイプ3)もデフォルトルートとして通知されるエリア。スタブエリアと比べて受信するLSAの数を減らす。
NSSA	ASBRが存在しているスタブエリア。ASBRから直接受信した外部ルートはLSAタイプ7として受信して、ほかのエリアに送信するときにLSAタイプ5に変換して送信する。
トータリーNSSA	ASBRが存在しているトータリースタブエリア。ASBRから直接受信した外部ルートはLSAタイプ7として受信して、ほかのエリアに送信するときにLSAタイプ5に変換して送信する。 NSSAと比べて受信するLSAの数を減らす。
