拡張オブジェクト トラッキング

拡張オブジェクトトラッキング

拡張オブジェクトトラッキング機能は、追跡対象のオブジェクトと、オブジェクトの状態変化に応じて実行されるアクションを分離し、複数のクライアント（HSRP、VRRP、GLPBなど）が同じオブジェクトを追跡し、異なるアクションを実行できるようにします。オブジェクトは一意の番号で識別され、追跡プロセスはオブジェクトの変化を記録し、クライアントに通知します。ブール論理を使用して、複数のオブジェクトを組み合わせた柔軟なトラッキングが可能で、最大1000個のオブジェクトを追跡できますが、CPUリソースに依存するため、事前にテストが推奨されます。

インターフェース状態追跡

IPルーティングオブジェクトは、インターフェイス上でIPルーティングが有効であり、ラインプロトコル状態がアップで、IPアドレスが設定されている場合に稼働中と見なされます。一方、IPルーティングが無効、ラインプロトコルがダウン、またはIPアドレスが不明な場合、IPルーティングは停止します。track interface ip routingコマンドは、特にIPアドレスがネゴシエートされるインターフェイスで、回線プロトコルの状態よりも有用です。また、キャリア遅延タイマーを考慮する設定も可能です。

IP SLA オペレーション追跡

IP SLAのオペレーション追跡機能により、トラッキングクライアントはIP SLAオブジェクトからの出力を追跡し、それに基づいてアクションをトリガーできます。Cisco IOS IP SLAは、ネットワークパフォーマンスをアクティブに監視し、応答時間やパケット損失などのリアルタイムメトリックを収集するツールです。これらのデータは、トラブルシューティングや予防的な分析、ネットワーク設計に役立ちます。IP SLA操作は戻りコードを持ち、その値に基づいて操作の状態や到達可能性が追跡されます。

インターフェイスに関する設定

インターフェース追跡の設定

ラインプロトコルかIPルーティングを選択して、追跡設定モードに入ります。
Device(config)#track object-number interface type number [ line-protocol | ip routing ]

オプション

追跡プロセスが追跡対象オブジェクトをポーリングする間隔を指定します。デフォルトは1秒です。
Device(config)#track timer interface {seconds | msec milliseconds}

インターフェイスのステータスを追跡するときに、EOT がキャリア遅延タイマーを考慮できるようにします。
Device(config)#carrier-delay

追跡対象オブジェクトの状態変化の通信を遅延する期間 (秒単位) を指定します。
Device(config)#delay {up seconds [down [seconds] | [up seconds] down seconds]}

設定例

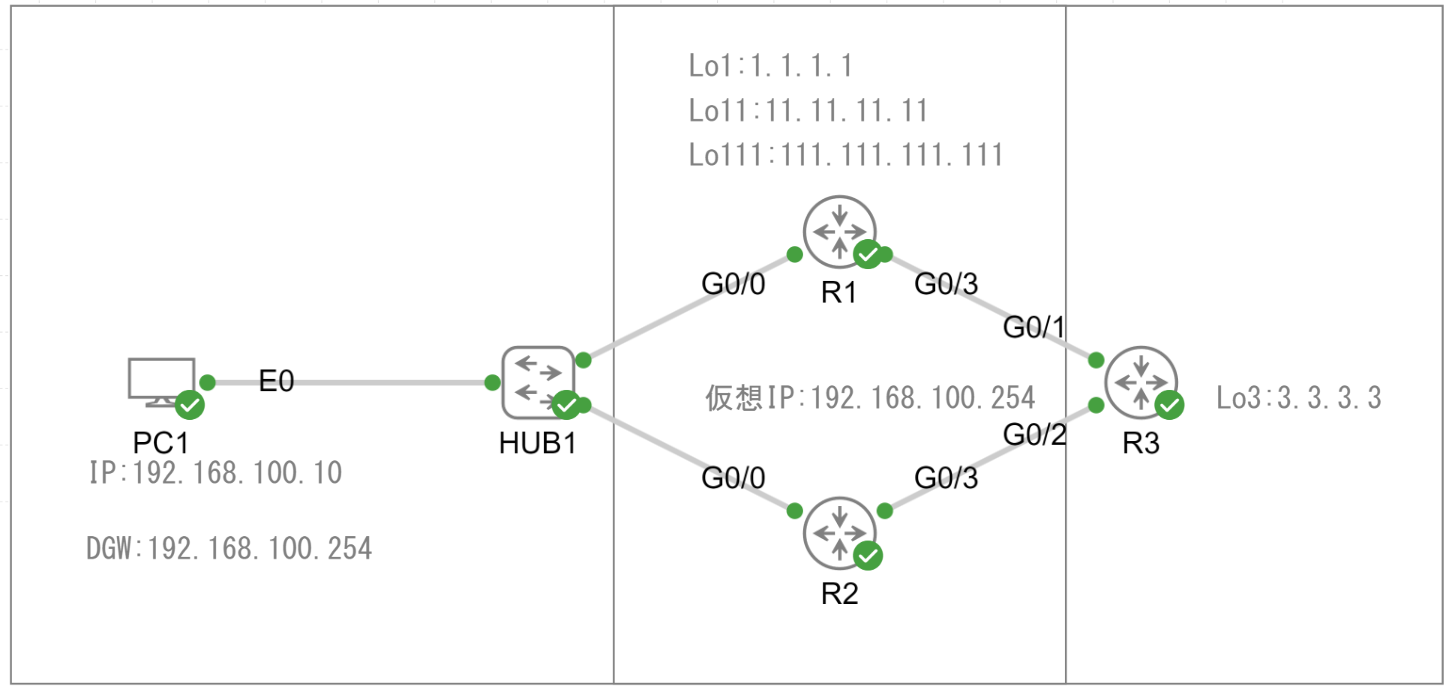

R1，R2のGi0/3がダウンするとオブジェクトトラッキングが動作してHSRPのプライオリティを10下げるように設定しています。

PC1からR3までtracerouteを実施するとアクティブルータであるRT1を経由していることを確認できます。

RT1のGi0/3をダウンさせます。ダウンさせるとオブジェクトトラッキングが動作してHSRPのアクティブとスタンバイの切り変わりが発生したことを示すログが出力されました。

R1のHSRPのプライオリティも10下がり100となっています。

改めてPC1からRT3までtracerouteを実施するとRT2を経由するようになっていることを確認できます。

IPルートに関する設定

IPルートの設定

Device(config)#track object-number ip route ip-address/prefix-length [ reachability | metric threshold ]

オプション

追跡プロセスが追跡対象オブジェクトをポーリングする間隔を指定します。デフォルトは15秒です。
Device(config)#track timer interface {seconds | msec milliseconds}

追跡対象オブジェクトの状態変化の通信を遅延する期間 (秒単位) を指定します。
Device(config)#delay {up seconds [down [seconds] | [up seconds] down seconds]}

VPN ルーティングおよび転送（VRF）テーブルを設定します。
Device(config)#ip vrf vrf-name

追跡対象オブジェクトの解像度パラメータを指定します。（メトリック値を追跡している場合）
Device(config)#rack resolution ip route {eigrp | isis | ospf | static} resolution-value

デフォルト値以外のメトリックしきい値を設定します。（メトリック値を追跡している場合）
Device(config)#threshold metric {up number [down number] | down number [up number ]}

設定例

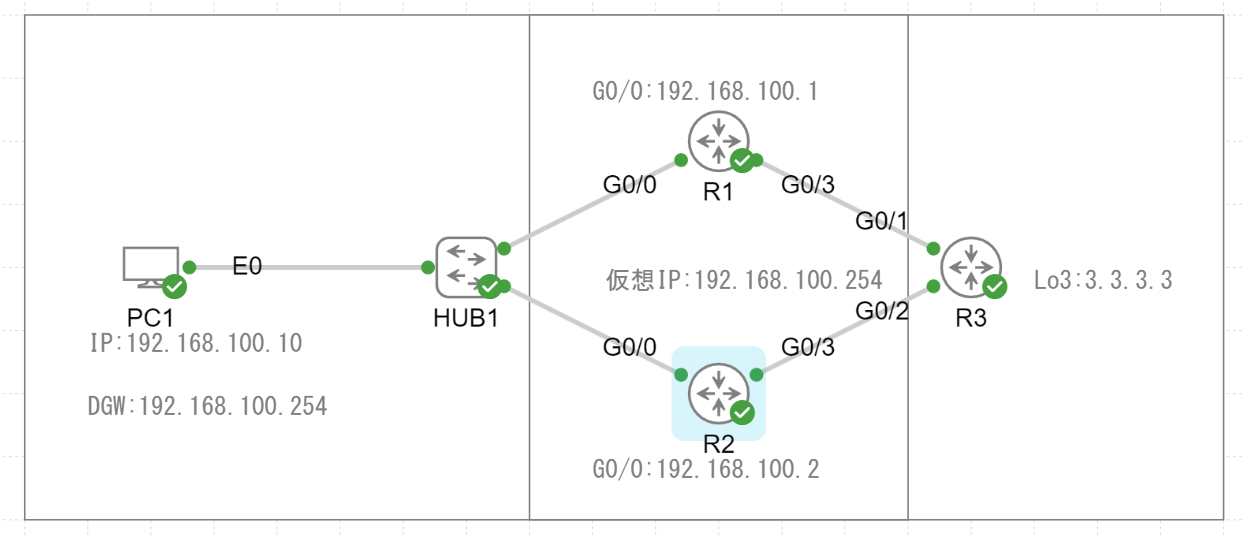

R1，R2から3.3.3.3までの到達性がダウンするとオブジェクトトラッキングが動作してHSRPのプライオリティを10下げるように設定しています。

PC1からR3までtracerouteを実施するとアクティブルータであるRT1を経由していることを確認できます。

宛先3.3.3.3のnexthopであるR3の192.168.13.3まで接続されているGi0/3をshutdownさせます。
オブジェクトトラックの100が発動してHSRPのアクティブとスタンバイが切り替わったことを示すログが出力されました。

PC1からRT3までtarcerouteを実施するとRT2を経由していることが分かります。

IP SLA に関する設定

IP SLA 追跡の設定

IP SLA オブジェクトの状態を追跡します。
Device(config)#track object-number ip sla operation-number [state | reachability]

オプション

追跡対象オブジェクトの状態変化の通信を遅延する期間 (秒単位) を指定します。
Device(config)#delay {up seconds [down seconds | [up seconds] down seconds}

設定例

R3はR1のGi0/3のIPアドレスである192.168.13.1をデフォルトゲートウェイとしています。192.168.13.1までICMP疎通が出来なくなりIP SLAがダウンしたときにオブジェクトトラッキングが動作してデフォルトゲートウェイが切り替わるように設定しています。

現在DGWは192.168.13.1となっています。

R1でGi0/3をshutdownさせます。

R3で192.168.13.1までの疎通が出来なくなり、オブジェクトトラッキングが動作したことを示すログが出力され、デフォルトゲートウェイも192.168.23.2に変更されています。

追跡リストに関する設定

複数のトラッキング対象（オブジェクト）をグループ化し、それらの状態を論理的に組み合わせて評価することができます。

追跡リストとブール式の設定

追跡リスト オブジェクトを設定します。
Device(config)#track track-number list boolean {and | or}

追跡するオブジェクトを指定します。
Device(config-track)#object object-number [not]

追跡リストとしきい値の重みの設定

追跡リスト オブジェクトを設定します。
Device(config)#track track-number list threshold weight

追跡するオブジェクトを指定します。
Device(config)#object object-number [weight weight-number]

しきい値の重みを指定します。
Device(config)#threshold weight {up number down number | up number | down number}

追跡リストとしきい値のパーセンテージの設定

追跡リスト オブジェクトを設定します。
Device(config)#track track-number list threshold percentage

追跡するオブジェクトを指定します。
Device(config)#object object-number

しきい値のパーセンテージを指定します。
Device(config)#threshold percentage {up number [down number ] | down number [up number]}

オプション

アップ状態とダウン状態間の追跡遅延を秒単位で指定します。
Device(config)#delay {up seconds [down seconds | [up seconds] down seconds}

追跡リストの設定例

設定例（追跡リストのブール式）

次の例は複数のループバックインターフェース（lo1, lo2, lo3）がアップのときトラッキングオブジェクト100がアップ状態になるように設定しています。

設定例（追跡リストのしきい値の重み）

次の例は複数のループバックインターフェース（lo1, lo2, lo3）に閾値の重み20を設定しています。ダウン閾値は0でアップ閾値は40です。3つのインターフェースすべてがダウンしている場合にオブジェクトトラッキング100がダウンして、少なくとも2つのインターフェースがアップしている場合は20+20で>=40となるためアップします。

設定例（追跡リストのしきい値パーセンテージ）

次の例では、トラック リスト 100 の 3つの GigabitEthernet インターフェイスが、アップしきい値パーセンテージ66%に設定されています。インターフェイスの 66%がアップの場合、トラック リストはアップになり、インターフェイスの 66% 未満がアップの場合、トラック リストはダウンになります。（ダウンの閾値はデフォルトの0なのでup状態からはすべてのインターフェイスがダウンしたときにダウンになります）
